Projeto realizado pelos alunos João Pedro Fernandes, Tiago B. Marinho e Vitória C. Holanda para obtenção de nota da disciplina de Sistemas de Comunicação do Curso de Bacharelado em Engenharia de Telecomunicações do IFCE - Fortaleza, sob a orientação do professor Regis Marques.
INTRODUÇÃO
Sob orientação do professor e dos aprendizados em sala desenvolvemos um mini transmissor FM de curto alcance (95MHz até 100MHz), em testes iniciais tivemos alcance de até cinco metros de distância da origem.
Em nossa lista de materiais para montagem do projeto estavam presentes os seguintes materiais:
- Resistores de 2,2 kΩ, 8,2kΩ, 4,7kΩ, 47Ω
- Capacitores Cerâmicos de 4,7pF, 10nF e 100nF
- Capacitor Electrolítico de 10uF
- Transistor BF254
- Capacitor Variável (optamos por um capacitor cerâmico de 10pF)
- Fonte de 9V + conector
- Indutor/Bobina de Cobre
- Placa de Cobre
- Protoboard
- Antena telescópica
- Conector P2 macho
Houveram duas tentativas de montagem, a primeira fizemos na placa de cobre, sem sucesso. A segunda tentativa foi feita direto na protoboard, na qual obtivemos sucesso.
Neste relatório estarão presentes fotos da primeira e segunda tentativa de montagem do transmissor, bem como os cálculos realizados para que fosse possível montar uma bobina/indutor de capacidade adequada.
CIRCUITO DO PROJETO
Como já mencionado houveram duas tentativas de apresentação do projeto. Achamos válido mencionar que houveram algumas alterações do primeiro circuito (figura abaixo a esquerda) para o segundo circuito (figura abaixo a direita), o que acreditamos ter dando um melhor desempenho nessa última transmissão.
TRANSMISSOR NÃO DEFINITIVO

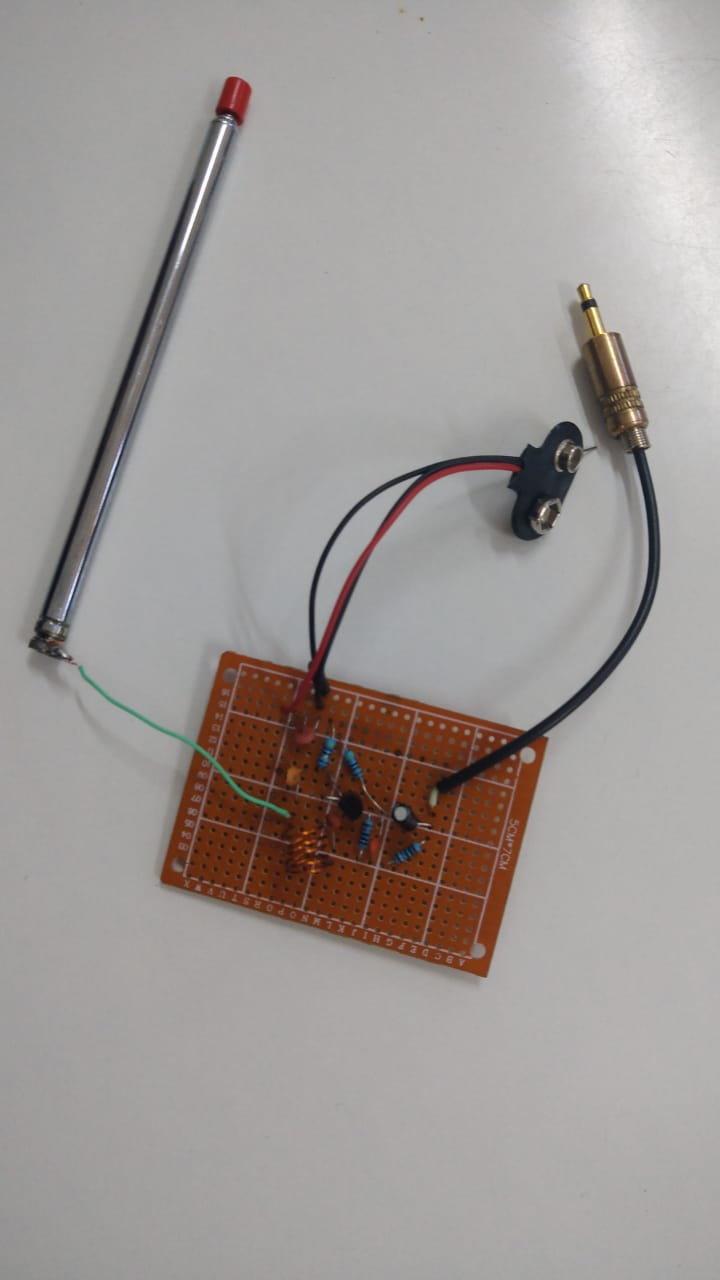

Como já mencionado na introdução nossa primeira tentativa de transmissor FM sem muito sucesso, utilizamos a placa de cobre e aparentemente todas as soldas estavam conduzindo tensão de forma correta, no entanto não conseguimos demonstrar a forma de onda no osciloscópio.

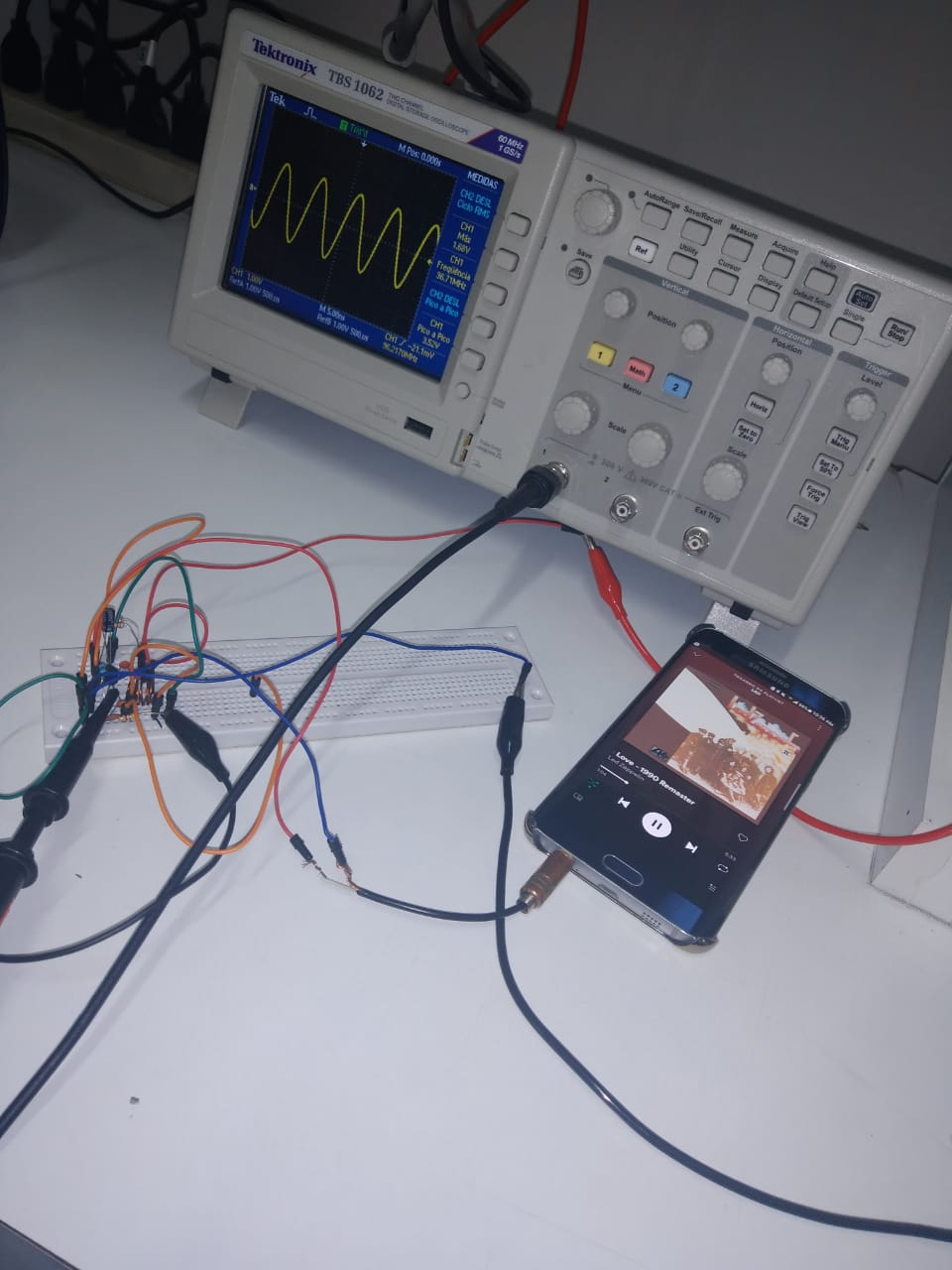

Nosso transmissor FM (definitivo) foi montado na placa protoboard, podemos notar que a frequência do mesmo váriou entre 95MHz a 100MHz. Para apresentação do mesmo optamos por utilizar o aplicativo Spotify com a playslist da banda Led Zeppelin para transmitir sinal que foi interceptado por um aparelho de rádio FM que o professor disponibilizou.
CONCLUSÃO
Esse trabalho foi bastante importante pois pudemos colocar em prática assuntos apenas teóricos vistos em sala, e compreender melhor a junção e funcionamento de cada componente que constitui o projeto.
Tivemos a chance de nos desafiar ao expor nossas habilidades (ainda básicas) em soldagem, e montar os componentes tanto em série, quanto em paralelo na placa de cobre, que até então era uma novidade para um dos membros da equipe.
De fato essa experiência foi muito empolgante, esperamos ter outras disciplinas em que possamos realizar outros projetos práticos.
