Projeto realizado pelos alunos Stênio e Vitória para obtenção de nota da disciplina de Comunicação Óptica do Curso de Bacharelado em Engenharia de Telecomunicações do IFCE - Fortaleza, sob a Orientação do professor Daniel Cavalcante.
APRESENTAÇÃO DO CLIENTE
O projeto foi feito tendo em vista o edifício Aquarela Condomínio Clube, localizado na Avenida da Universidade, nº 3056, no bairro Benfica, próximo a Igreja Nossa Senhora dos Remédios. Tal empreendimento possui 3 torres residenciais, cada uma com 20 andares, sendo 8 apartamentos por andar, totalizando 480 unidades residenciais.
*** Este é um projeto apenas para estudo teórico e aprendizagem da disciplina em sala de aula. Não foi realizado nenhuma implantação referente a este projeto no local citado. ***
LISTA DE MATERIAIS
- OLT Huawei 21″ MA5680T
- Dois slots de redundância de energia entrada DC
- Dois slots de redundância para a placa principal de controle
- Suporta GPON, EPON e P2P (suporta GPON e EPON simultaneamente)
- Suporta cartões uplink GE (GICF) e 10GE (X2CS)
- Slot H805GPFD 16 portas GPON
- Suporta relação 1:128
- Velocidade de transmissão 2.488Gbit/s; Velocidade de recepção 1.244Gbit/s
- Interface tipo SC/PC
- Distância máxima de transmissão 20Km
- Comprimentos de onda 1490nm (Tx) e 1350nm (Rx)
- Potência de transmissão: 5 dBm
- Sensibilidade: -28 dBm
- ONT Ericsson T063g
- Opera com protocolo de camada 2
- 2,5 Gbps de downstream e 1,25 Gbps de upstream
- Opera em 1550 nm para upstream e 1310 nm para upstream
- Sensibilidade de -28 dBm
*** Ainda sim é possível utilizar ONT / ONU de fabricante diferente da OTL, mas requer estudo técnico para que seja feita a homologação de garantia do bom funcionamento da rede. ***
MATERIAIS PASSIVOS (não existe contato com a rede elétrica)
- Cabo Óptico CFOA SM AS80 12FO
- Cabo Óptico DROP-F8 SM
- Caixa de emenda 96 Fibras
- Splitter 1:4 (perda 7,3dB)
- Splitter 1:8 (perda 10,5dB)
- Splitter 1:16 (perda 13dB)

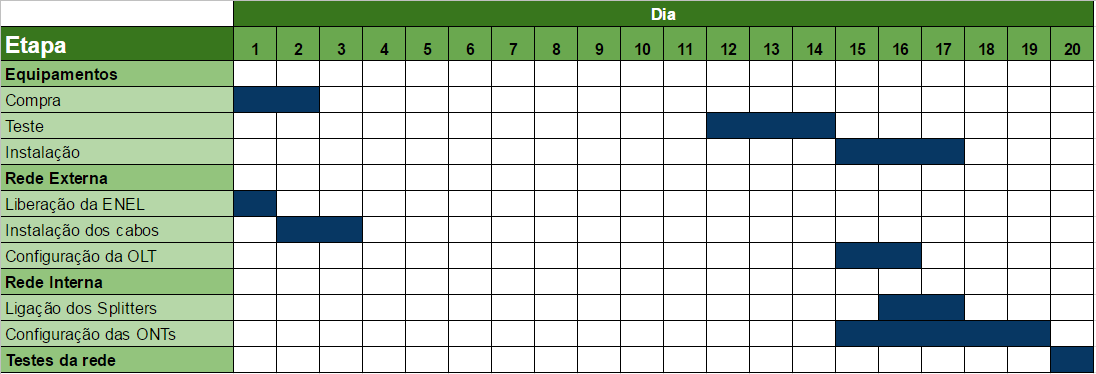

PROJETO DE REDE

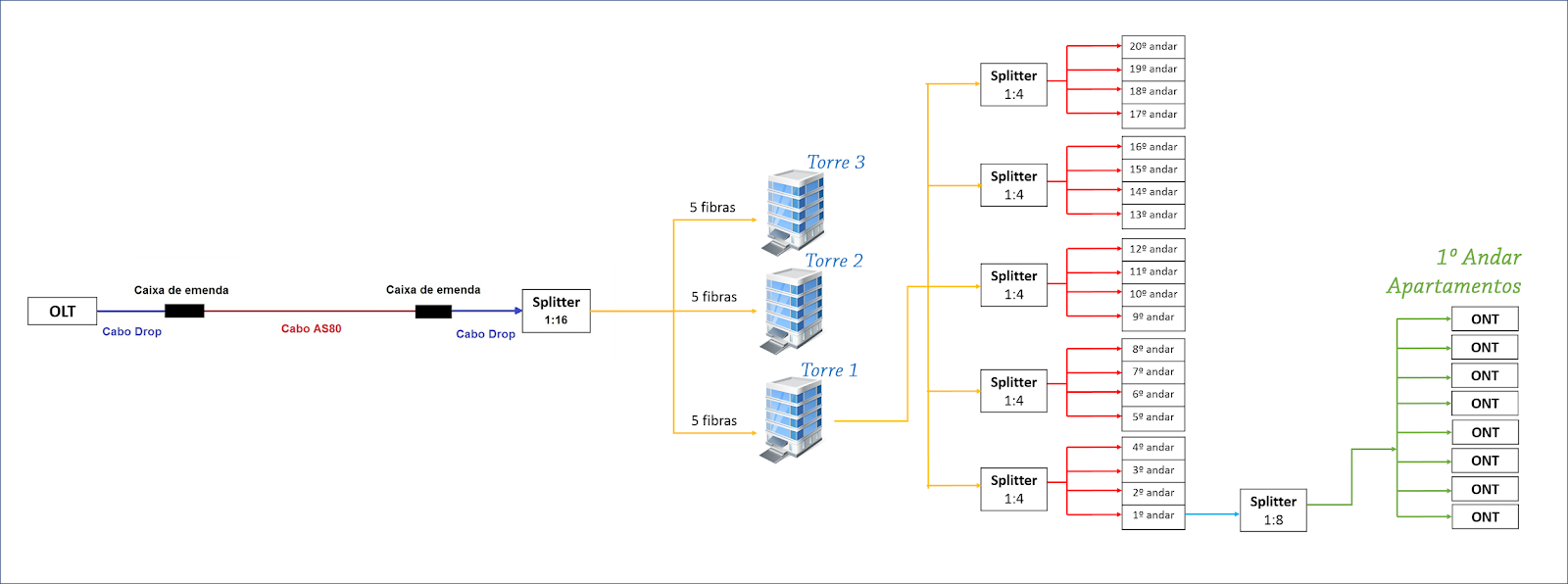

REDE GERAL
Nessa etapa do projeto é mostrado como ficará a rede geral de todo o caminho que a fibra fará até que chegue no cliente, assim podemos entender melhor a utilidade de cada equipamento usado no projeto.
REDE EXTERNA

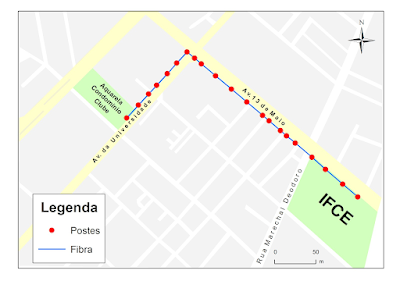

A rota terá início no Instituto Federal do Ceará (IFCE) - Campus Fortaleza, localizado na Avenida 13 de Maio, nº 2081, no bairro Benfica. O Instituto será considerado o Provedor da rede FFTx, e a fibra seguirá a rota indicada pelo mapa abaixo e terminará no edifício Aquarela Condomínio Clube. A rota foi determinada pela menor distância (750 metros) e por ter em seu trajeto menor incidência de curvas, a fim de evitar maiores dobras na fibra.

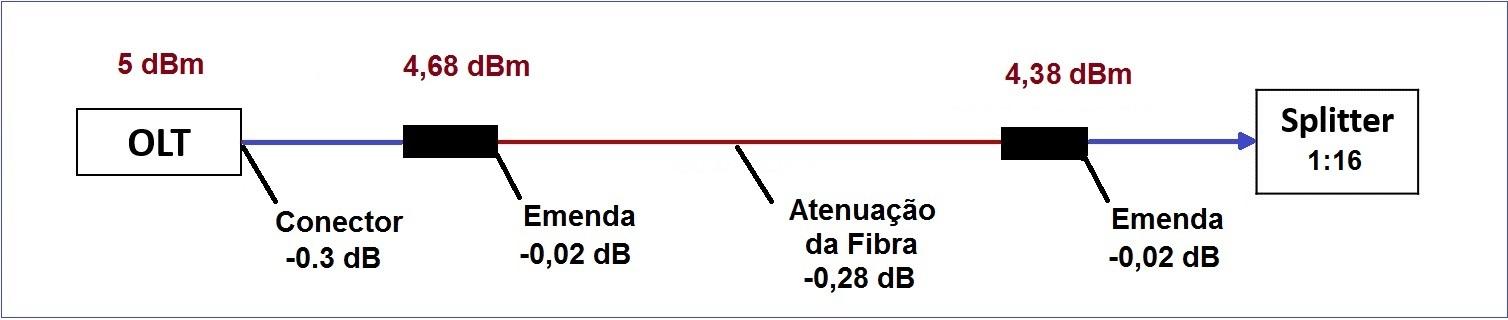

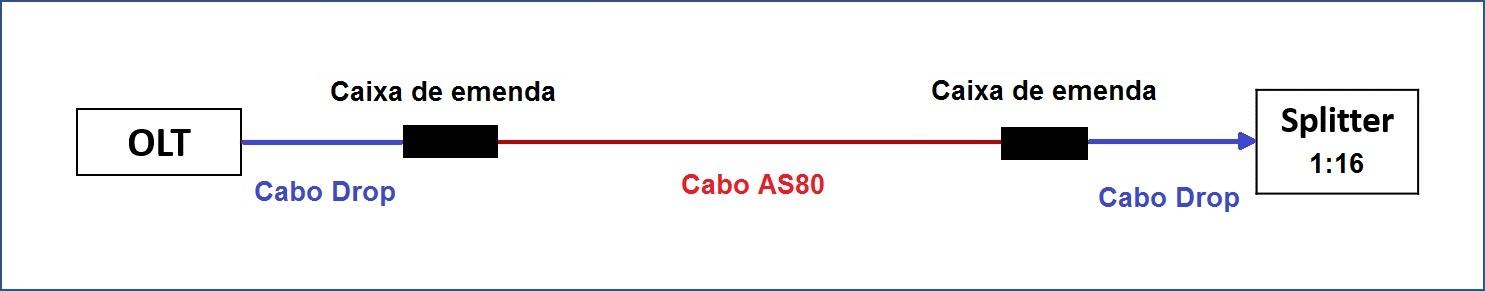

Na rede externa é observado todos os elementos que são utilizados do momento em que a informação sai da OLT, passa pelo cabo AS80, até o momento em que a informação chega no primeiro Splitter, já no endereço do empreendimento.
- OLT
- Cabo AS80 e Cabo Drop
- Caixa de emenda
- 1 Splitters 1:16

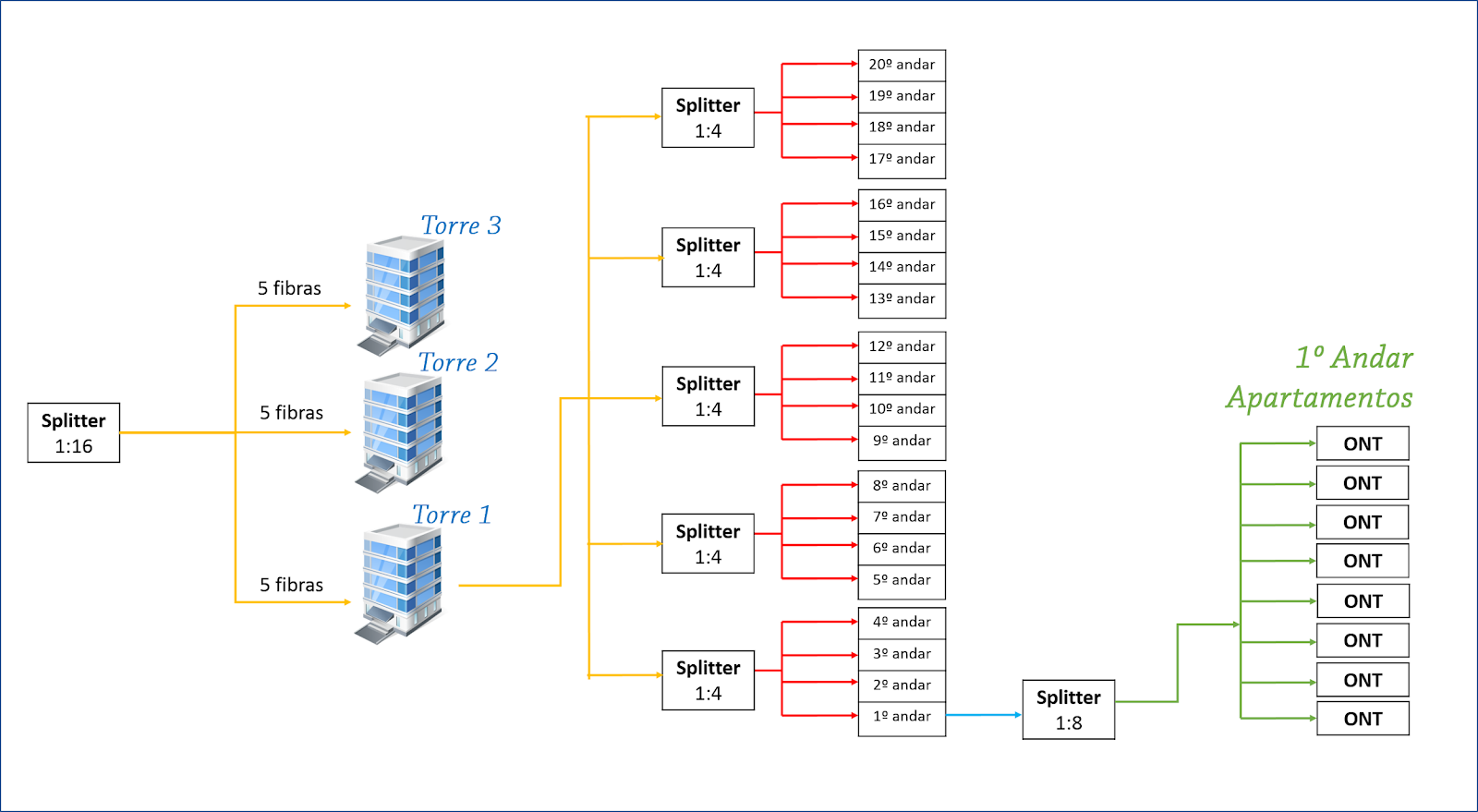

- 12 Splitters 1:4 (4 para cada torre)
- 60 Splitters 1:8 (20 para cada andar)
- 480 ONTs (160 unidades para cada torre)
- OLT Huawei 21″ MA5680T (PTx = 5 dBm)
- ONT Ericsson T063g (SRx = -28 dBm)

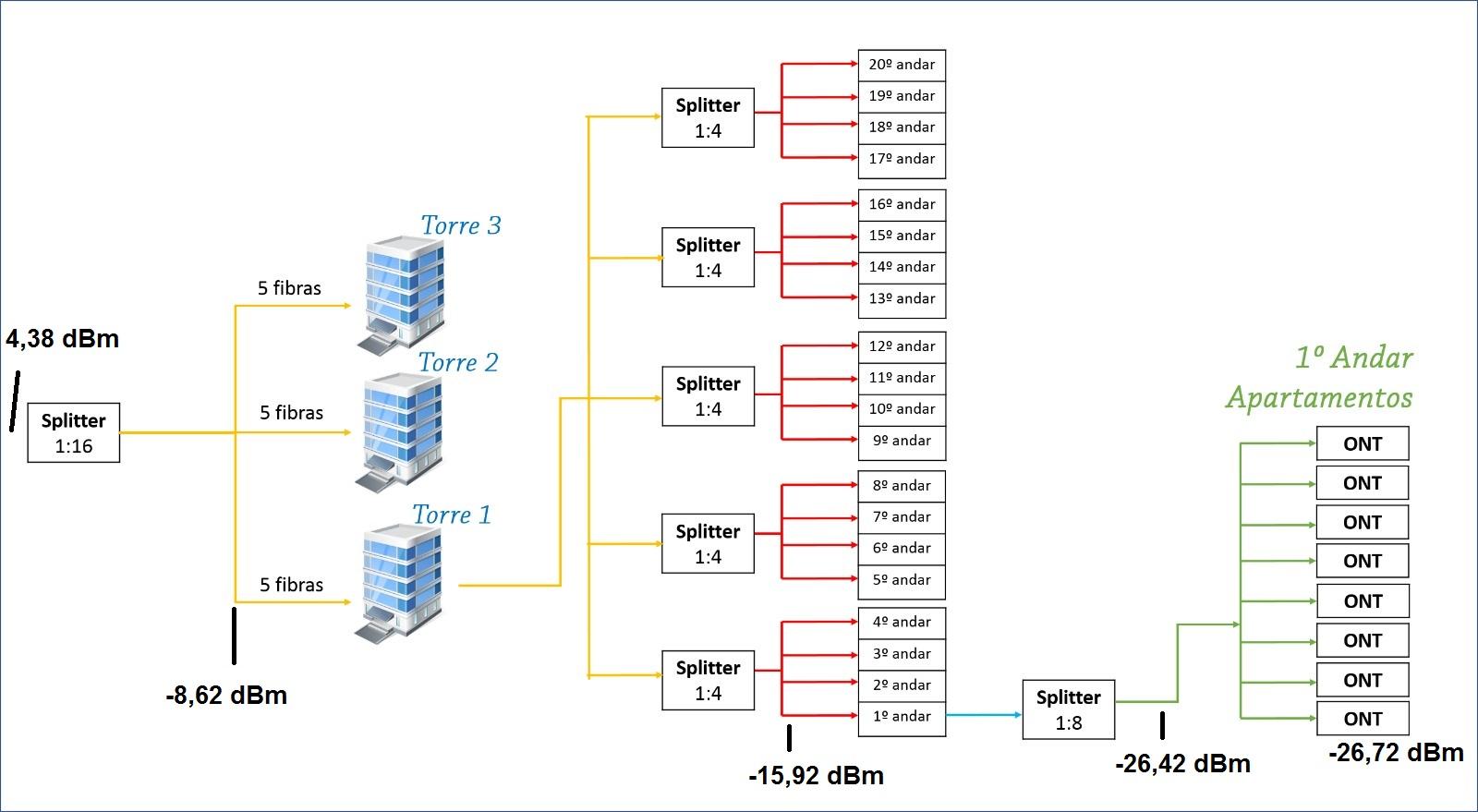

- Margem de Segurança (~ 1,28 dB)
